常见的功率分配器

返回列表 来源: 发布日期: 2021.06.08
       功率分配器的全称是将输入信号的能量分成两个或多个能量相等或不相等的输出的功率分配器。 它还可以将多个信号的能量合并为一个输出。 也称为合路器。 功分器的输出端口之间应保证一定程度的隔离。

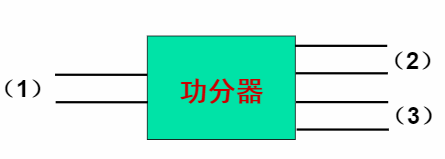

 在微波射频系统中,通常需要将功率按一定比例分成两个或多个通道。 例如天线阵列中的馈线,电路中的多路放大器,需要功率分配器。 下图中的功分器为三端口设备。 通常希望功分器满足三个条件:1、端口2和3的功率比可以任意;  2、各端口完全匹配;  3、2和3端口隔离良好。
功率滤波器
       矩形波导T分支分为E面T型分支(E-T分支)和H面T型分支(H-T分支)。 从电场图中可以看出,E-T支路的两个输出端口的相位相反,而H-T支路的两个输出端口的相位相同。  T形支路可以保证输入端口的匹配,但是很难保证两个输出端口的隔离,不可能做到每个端口都匹配。
       功分器由T支路和隔离电阻组成。 当信号从端口1输入时,电源从端口2和端口3输出。只要设计得当,输出可以按一定比例分配,电压保持同相。 电阻 R 上没有电流,也没有吸收功率。 路径差是波长的一半,所以只要控制R,两个反射信号可以大小相等,相位相反,所以反射信号不会流入端口,从而保证两个输出之间的良好隔离 终端。
