低通滤波器原理

返回列表 来源: 发布日期: 2021.07.02
       电感阻止高频信号通过,允许低频信号通过,而电容的特性则相反。 信号可以通过电感或通过电容接地的滤波器对低频信号的衰减比高频信号小,称为低通滤波器。
       低通滤波器的原理很简单。 它利用电容通过高频阻隔低频,电感通过低频阻隔高频的原理。 对于需要截断的高频,用电容吸收电感,防止其通过; 对于需要释放的低频,利用电容的高阻和电感的低阻的特性让它通过。

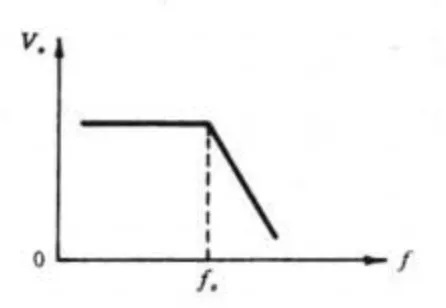

       最简单的低通滤波器由电阻和电容组成,如下图所示。 低通滤波器的功能是保持其低于转角频率 f。 通过的低频段信号将高于转角频率 f。 信号被移除。

低通

低通(1)

       该低通滤波器的工作原理如下:当输入信号Vin的频率低于转角频率f时。 当信号加到电路中时,由于C的容抗很大,没有分流作用,所以这个低频信号通过R输出。当Vin的频率高于转角频率f时。 此时,由于C的容抗已经很小,通过R的高频信号从C分流到地,不输出,达到低通的目的。 该 RC 低通滤波器的转角频率 f。 除了这种 RC 电路,低通滤波器也可以采用 LC 电路的形式。
